ㅁ단상/삼상 AC, 단상/삼상 정류식, 콘덴서,
트랜지스터, 인버터 등
ㅁ정밀 저항용접, 자동 및 반자동 공법
ㅁ용접전류, 용접전압, 통전시간, 가압력을 실시간 모니터링
ㅁ컴퓨터 없이 독립적 구동가능
ㅁ용접기 종류나 Maker에 무관하게 적용

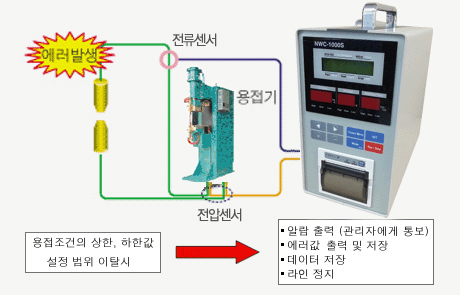

ㅁ용접조건의 상한, 하한값 설정 범위를 벗어나면 알람 출력 및 라인 정지
ㅁ연속적으로 용접NG가 발생하면 생산라인정지(사용자설정)
ㅁ용접데이터의 저장, 관리로 체계적 생산관리 가능
ㅁ계측된 용접 데이터를 LCD, FND 디스플레이
ㅁ모든 결과 데이터 및 불량파형을 네트워크로 중앙집중관리 가능
ㅁ새로운 용접공정을 도입한 제품 연구 개발
ㅁ체계적인 용접품질 관리가 필요한 용접공정
ㅁ용접품질의 신뢰성이 요구되는 분야
ㅁ단상교류, 인버터 직류(소/대), 심, 프로젝션, 콘덴서
ㅁ정밀 저항용접, 자동 및 반자동 공법
ㅁ실시간 용접품질 모니터링
ㅁ제품생산시 실시간 용접품질 평가 기능
ㅁ용접조건의 상한, 하한값 설정 범위를 벗어나면 -> NG 출력
ㅁ연속적으로 용접NG가 발생하면 생산라인 정지(사용자설정)
ㅁ불량유무를 자동으로 판단
ㅁ쉬운 용접조건 설정기능
ㅁ생산공정의 용접 데이터 저장 기능
ㅁ계측된 용접 데이터의 LCD디스플레이

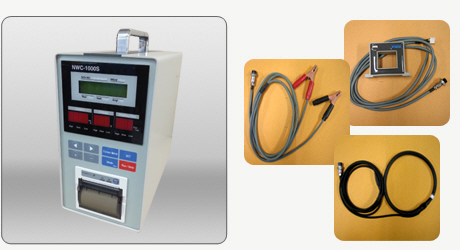

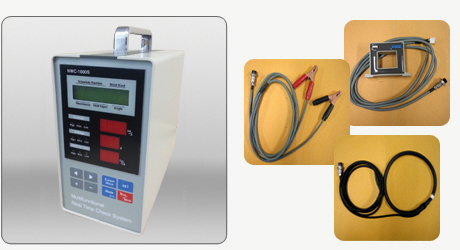

[감시장비]
[계측센서]
ITEM
SPECIFICATION
크 기 (mm)
132.5(W)×250(H)×300(D)
중 량
4㎏
사용 전원
AC 110/220V, 50/60Hz, FREE VOLTAGE
적용 용접기
일반스폿, 심, 단상교류, 인버터직류, 프로젝션, 콘덴서 용접
측정 전류범위
±100,000A
측정 전압범위
±10V
계측 채널수
2채널 (용접전류, 용접전압)
측정 데이터
용접전류, 용접전압, 용접사이클 등
상한, 하한값 설정
사용자 가변설정
통신 방식
USB, RS232, RS485, RS422
LCD 표시
용접전류, 용접전압, 통전시간, 입열량
LED 표시
NG, Good, Line Stop
NG출력방식
알람출력 및 생산라인 정지 (주문자 사양)
용접 데이터
생산 데이터 -> PC전송 및 저장 (주문자 사양)
ㅁ새로운 용접공정을 도입한 제품 연구 개발
ㅁ체계적인 용접품질 관리가 필요한 용접공정
ㅁ용접품질의 신뢰성이 요구되는 분야
